Quzhou Horbon Mining Parts Co., Ltd. ir viens no vadošajiem vertikālās vārpstas triecienelementa bāzes rāmja montāžas ražotājiem un piegādātājiem Ķīnā. Ar bagātīgu pieredzi mēs esam apņēmušies nodrošināt augstas kvalitātes pielāgotus pakalpojumus un OEM pakalpojumus globālajiem klientiem. Laipni lūdzam šeit no mūsu rūpnīcas iegādāties uzlabotas vertikālās vārpstas triecienelementa bāzes rāmja komplektu, kas ražots Ķīnā. Sazinieties ar mums, lai saņemtu citātu.

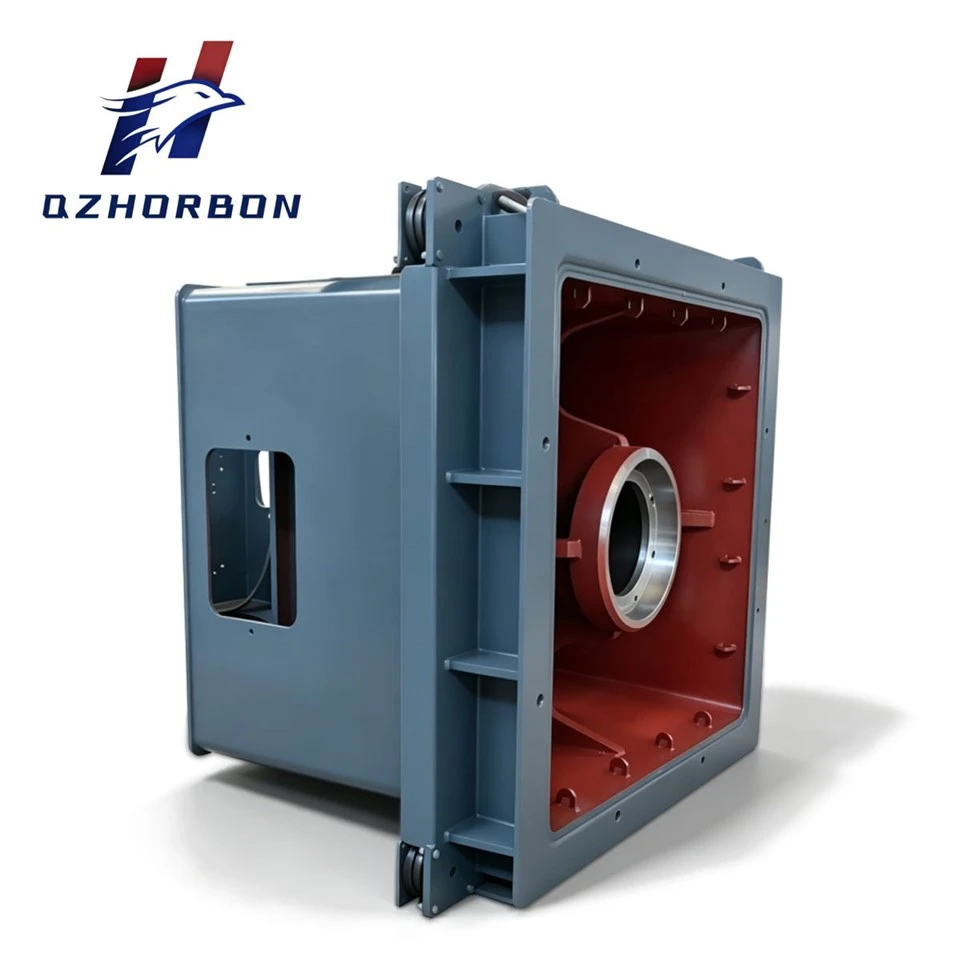

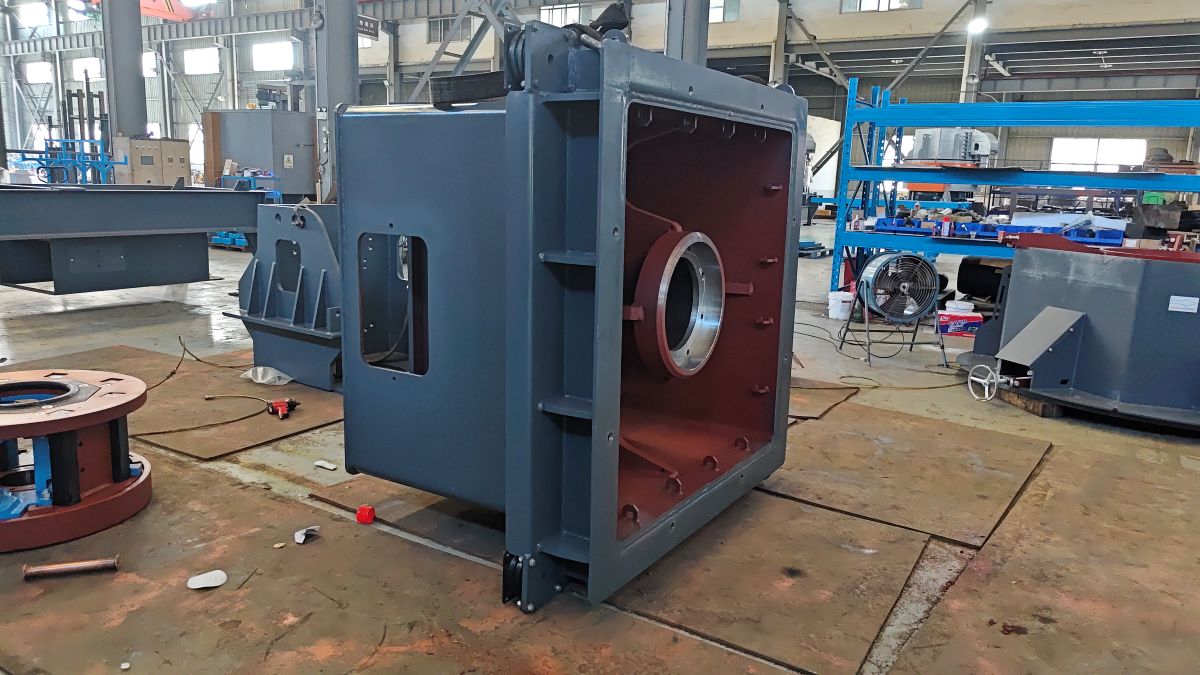

VSI vertikālās vārpstas triecienelementa pamatnes rāmja bloks - OEM rezerves daļas
Kas ir VSI bāzes rāmja montāža?
TheVertikālās vārpstas triecienelementa pamatnes rāmja montāžair VSI drupinātāja nesošā struktūra-. Tas atbalsta rotora sistēmu, tajā atrodas izplūdes atveres un oderējuma plāksnes, kā arī saglabā izmēru izlīdzināšanu, no kuras ir atkarīga visa mašīna. Nodilums vai konstrukcijas kļūme šajā līmenī izraisa rotora nelīdzsvarotību un kaskādes piedziņas bojājumus -, padarot precīzu nomaiņu par visaugstāko-prioritāro remontu VSI apkopē.
Horbon ražo VSI Base Frame Assembly kā pilnu 29-komponentu komplektu vai pēc atsevišķas daļas koda atbilstoši OEM līdzvērtīgām pielaidēm, un ir pieejams pastāvīgs krājums.
Diferencētas priekšrocības
Tieši rūpnīcā-, bez starpniekiem.
Horbon ir tīrs ražotājs Quzhou, Ķīnā. Iepirkums tiek veikts tieši uz ražošanas avotu - nav iezīmēšanas slāņa, nav saziņas trūkumu attiecībā uz tehniskajām prasībām.
Pilns komplekts no viena piegādātāja.
Montāža aptver 29 līnijas elementus: korpusa komplektu, izplūdes atveres, trīs pamatnes sānu oderējuma plāksnes variantus, spilventiņu savienojošās plāksnes, pamatnes ķīļus, tapas un pilnu M10–M24 stiprinājumu komplektu. Tiek pieņemti gan daļēja, gan pilnīga komplekta pasūtījumi; MOQ 5 gabali katrā rindas vienībā.
Materiāls pārbaudīts ar instrumentu, nevis deklarāciju.
Katrai izejvielu partijai pirms apstrādes sākšanas tiek veikta OES spektrometrija. Cietību apstiprina HRC tests; izmēri pēc CMM. Pēc pieprasījuma ir pieejama NDT struktūras pārbaude un -trešās puses aģentūras pārbaude.
ODM no parauga, ne tikai zīmējums.
Nosūtiet nolietotu komponentu bez zīmējuma - mūsu 20 personu inženieru komanda veic reverso inženieriju un atgriež sākotnējo 2D/3D modeli aptuveni 3 darba dienu laikā.
Lietojumprogrammas

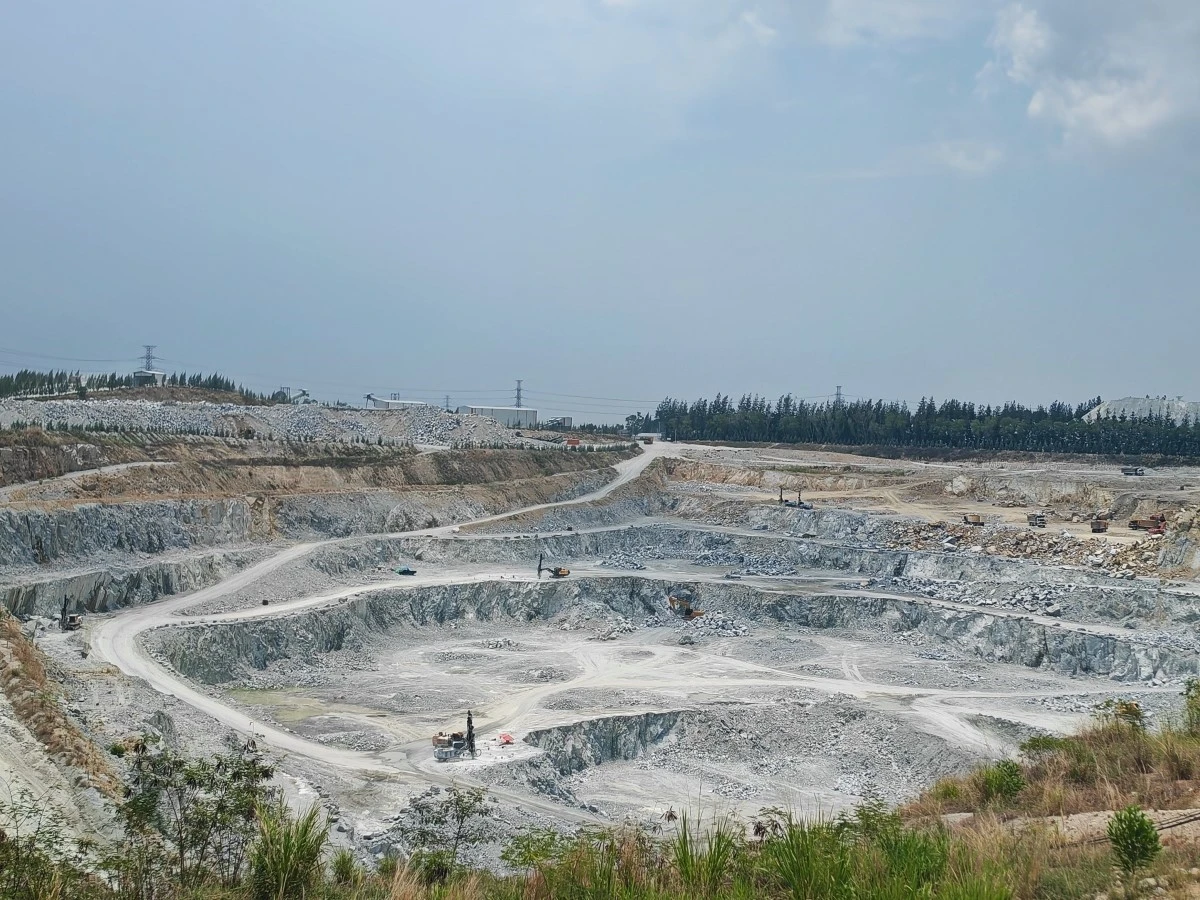

Karjers un agregāti (M-smiltis):cikliska augstas{0}}frekvences ielāde; rotora izlīdzināšana ir kritiska
Metāla rūdas apstrāde:liela{0}}trieciena slodze; Ieteicama hroma-leģētā tērauda opcija
C&D pārstrāde:Kombinēts nobrāzums + trieciens; pieejams divu-metāla oderējuma plākšņu variants
OEM izplatītāji un pakalpojumu darbuzņēmēji:Balto-uzlīmju izgatavošana ar lāzer-marķētu zīmolu un pielāgotu kastīti
VSI Base Frame - Pilns komponentu saraksts
|
Vienums |
Daļas kods |
Komponenta nosaukums |
Daudzums |
|
1 |
3103030217 |
Apvalka montāža |
1 |
|
2 |
3103030140 |
Izlādes ports |
2 |
|
3 |
3103030025 |
Pamatnes sānu oderējuma plāksne (A tips) |
4 |
|
4 |
3103030026 |
Pamatnes sānu oderējuma plāksne (B tips) |
4 |
|
5 |
3103020041 |
Pamatnes sānu oderējuma plāksne (C tips) |
4 |
|
6 |
3103030141 |
Paliktnis |
4 |
|
7 |
3103030150 |
Paliktņa savienojuma plāksne |
4 |
|
8 |
6103010008 |
Paplāksne |
48 |
|
9 |
6103110011 |
Paplāksne |
32 |
|
10 |
6103010014 |
Paplāksne |
8 |
|
11 |
6103110036 |
Paplāksne |
4 |
|
12 |
6102010024 |
Rieksts |
4 |
|
13 |
6101010176 |
Skrūve M24×170 |
4 |
|
14 |
6101020223 |
Skrūve M12×50 |
16 |
|
15 |
6102010010 |
Rieksts |
16 |
|
16 |
6103010012 |
Paplāksne |
12 |
|
17 |
6102030007 |
Rieksts |
4 |
|
18 |
6101010138 |
Skrūve M20×110 |
4 |
|
19 |
3103030142 |
Pārbaudiet izplūdes atveres plāksni |
2 |
|
20 |
6101020094 |
Skrūve M20×30 |
4 |
|
21 |
3103030027 |
Plāksne |
1 |
|
22 |
6103010051 |
Paplāksne 10 |
8 |
|
23 |
6101020273 |
Skrūve M10×20 |
8 |
|
24 |
6103010010 |
Paplāksne 16 |
28 |
|
25 |
6101020080 |
Skrūve M16×60 |
14 |
|
26 |
6102010014 |
Uzgrieznis M16 |
14 |
|
27 |
6101020066 |
Skrūve M16×30 |
2 |
|
28 |
3103040002 |
Pamatnes ķīlis |
16 |
|
29 |
6106010003 |
Piespraust |
16 |
Tehniskās specifikācijas
| produkti zīmējumā |
|
|
Parametrs |
Detaļas |
|
Saderīgs modelis |
VSI sērija |
|
Saderīgi OEM |
Sandvik, Metso, Terex/Trio, ķīniešu universāls, pielāgots OEM |
|
Strukturālais materiāls |
Augsta-mangāna tērauds/hroms-leģētais tērauds/dubulta-metāla nodilumizturība- |
|
Process |
Precīza liešana + CNC apstrāde; pieejama rūdīšana |
|
Stiprinājumu klāsts |
M10–M24 (visas kategorijas atbilstoši OEM specifikācijām) |
|
MOQ |
5 gab katrā rindas vienībā |
|
Izpildes laiks |
15–30 dienas (noliktavā esošās preces ātrāk) |
|
Tirdzniecības noteikumi |
FOB / CIF, Šanhaja vai Ningbo |
|
OEM marķējums |
Lāzergravēšana uz konstrukcijas detaļām |
|
Pielāgots iepakojums |
Fumigēta koka kaste vai tērauda plaukta rāmis |
Bieži uzdotie jautājumi
Q1. Kuriem zīmoliem der šī pamata rāmja montāža?
Ražots, lai tas būtu piemērots Sandvik, Metso un Terex/Trio VSI platformām, kā arī Ķīnas universālajām{0}}spec iekārtām. Lai iegūtu precīzu apstiprinājumu, norādiet savu OEM daļas numuru vai zīmējumu.
Q2. Vai var pasūtīt atsevišķas sastāvdaļas, nepērkot pilnu komplektu?
Jā. Katru 29-daļu saraksta rindas vienību var pasūtīt atsevišķi. MOQ ir 5 gabali uz vienu daļas kodu. Jaukta koda pasūtījumi tiek pieņemti vienā pirkuma pasūtījumā.
Q3. Kā pirms nosūtīšanas tiek pārbaudīta izmēru precizitāte?
Korpusa montāža un konstrukcijas daļas tiek pārbaudītas uz CMM. Izejvielu sastāvu pārbauda ar OES spektrometriju; cietība ar HRC testu. Pēc pieprasījuma ir pieejama NDT un trešās{2} puses pārbaude.
Q4. Ko darīt, ja man nav zīmējuma - tikai nolietota sastāvdaļa?
Nosūtiet mums fizisko daļu. Mūsu inženieru komanda apvērš-eometriju un izveido sākotnējo 2D/3D rasējumu aptuveni 3 darba dienu laikā, pēc tam pēc jūsu apstiprinājuma pāriet uz ražošanu.
Q5. Kāds materiāls jānorāda spēcīgai-ietekmes rūdas apstrādei?
Hroma{0}}leģētais tērauds ir ieteicama izvēle augstas{1}}trieciena slodzes apstākļos. Kombinētai nodilumizturībai un triecieniem (piemēram, C&D otrreizējai pārstrādei) dubultā-metāla nodilumizturīgā-konstrukcija pagarina kalpošanas laiku. Ja jūsu vietnē ir dokumentēti nodiluma dati, mēs varam arī izgatavot klientam-norādītu sakausējuma sastāvu.
Q6. Kāds pēc-pārdošanas atbalsts ir iekļauts?
7 × 24 atbildes uz pieprasījumu, apstiprinātu ražošanas defektu bezmaksas nomaiņa, uzstādīšanas norādījumu dokumentācija un video/ilustrēts tehniskais atbalsts lauka komandām.
Pieprasīt cenas piedāvājumu
Iesniedziet savu pieprasījumu, norādot daļas kodu(-us), daudzumu, galamērķa ostu un visas OEM/materiālu prasības. Mūsu tehniskā komanda atbild 24 stundu laikā.
